SoftImage XSI基礎教程——紅酒瓶
來源：
未知 |
責任編輯：CHH |
發布時間： 2017-07-24 16:21 | 瀏覽量：
酒瓶的形狀可以根據自己的創意
紅酒瓶 SoftImage XSI基礎教程 字串9

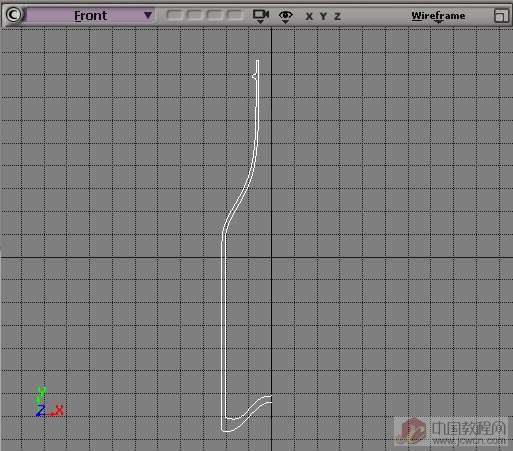

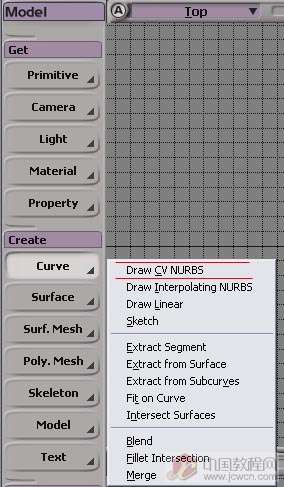

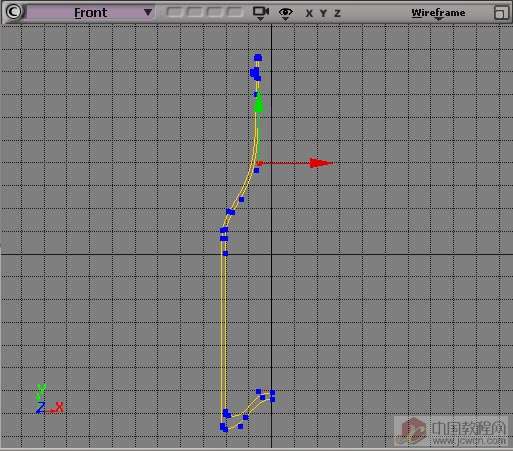

按 T 鍵，編輯點， 按V鍵 進入移動模式，編輯完成后按空格鍵恢復。
字串6

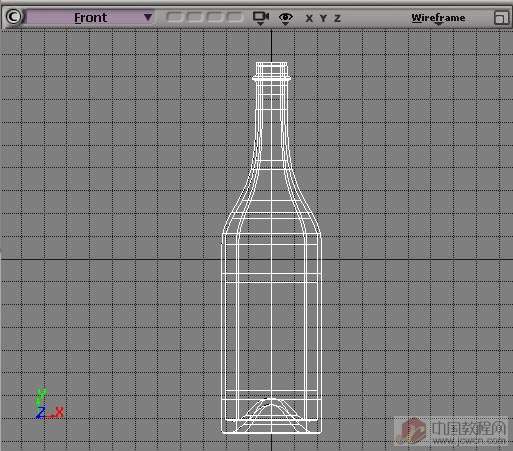

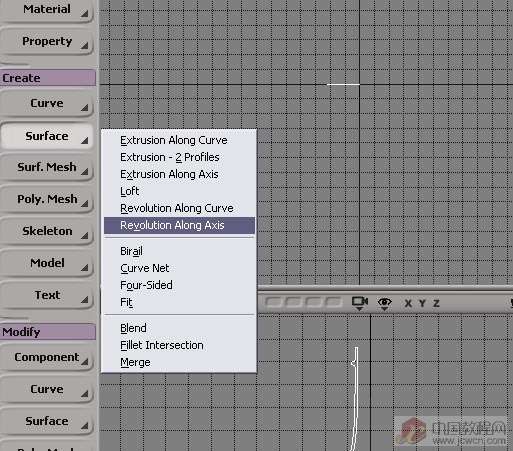

如圖選擇進行旋轉體創建。
紅酒瓶 SoftImage XSI基礎教程
使用默認值，將彈出的對話框關閉。
如果對形狀不滿意，可以選擇前面的curve進行編輯。這時實體形狀會隨之變化
紅酒瓶 SoftImage XSI基礎教程
使用默認值，將彈出的對話框關閉。
如果對形狀不滿意，可以選擇前面的curve進行編輯。這時實體形狀會隨之變化
字串1
字串5
編輯完成后，選擇curve，按 H 鍵將其隱藏。

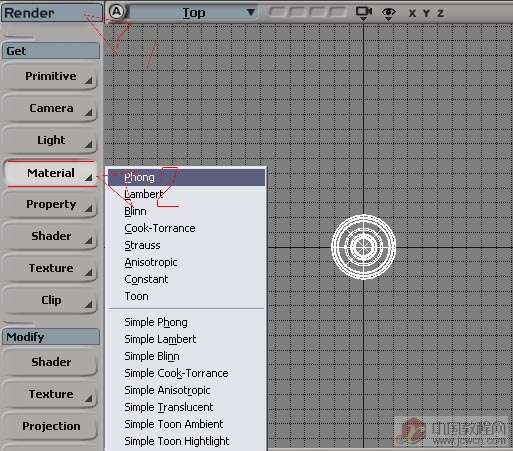

按下 3 鍵，進入 Render模式, 選中瓶子物體，按下 Material >選擇 Phone 類型

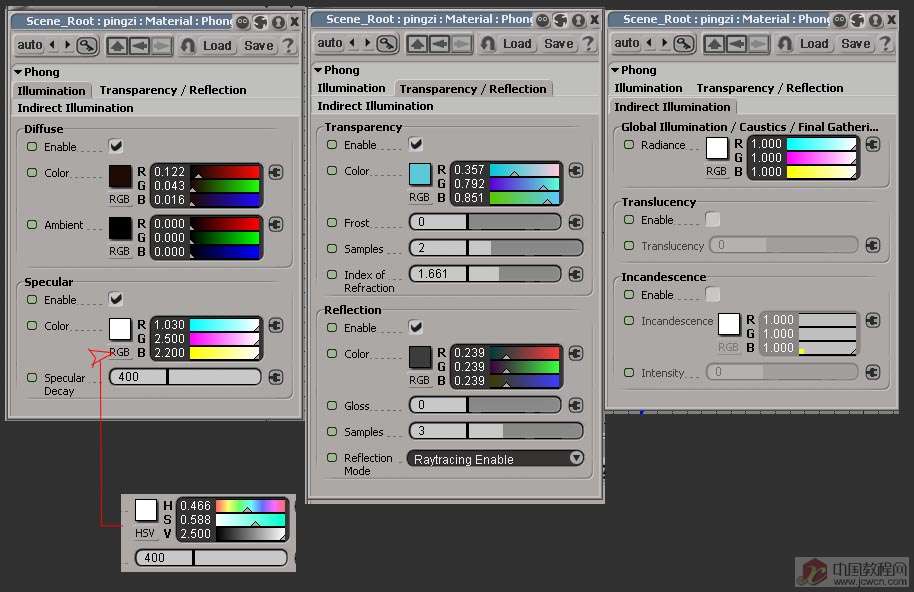

如圖調整參數，注意，specular 項目中的顏色要切換到HSV格式，并把V值調到2.5~3之間，這個值表現了高光的銳利程度。
字串7
關閉對話框，按 7 鍵 打開瓶子材質的Render Tree （請確保瓶子被選中）。接下來我們要通過Node菜單添加材質節點。
字串8
按下 3 鍵，進入 Render模式, 選中瓶子物體，按下 Material >選擇 Phone 類型
如圖調整參數，注意，specular 項目中的顏色要切換到HSV格式，并把V值調到2.5~3之間，這個值表現了高光的銳利程度。
字串7
關閉對話框，按 7 鍵 打開瓶子材質的Render Tree （請確保瓶子被選中）。接下來我們要通過Node菜單添加材質節點。
字串8

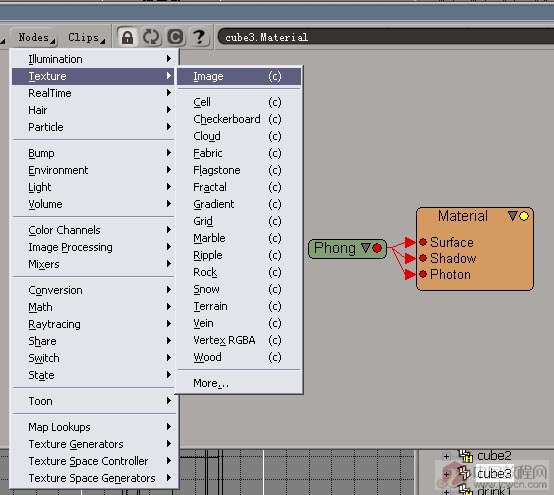

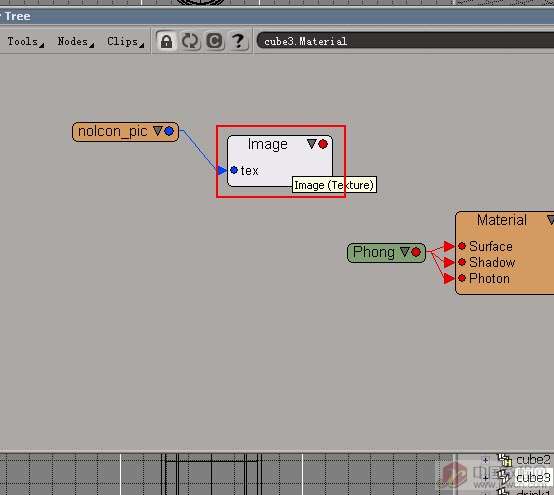

添加一個圖像節點，用于制作酒瓶標簽
紅酒瓶 SoftImage XSI基礎教程
雙擊image標簽，
紅酒瓶 SoftImage XSI基礎教程

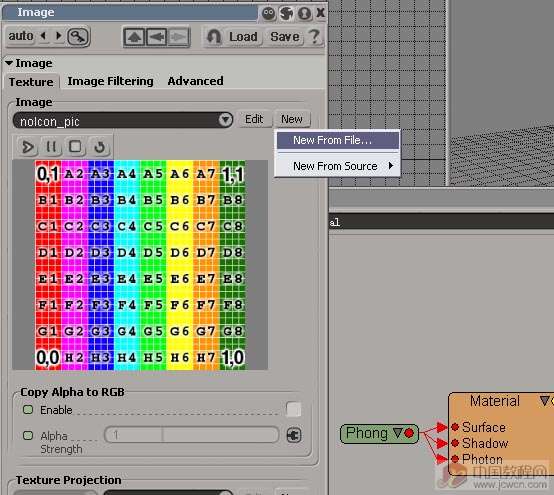

在彈出的對話框中按 “New”鍵，加載圖片。圖片可以是Softimage 認可的帶通道的類型， 如 pic,tga等。 字串7
紅酒瓶 SoftImage XSI基礎教程
雙擊image標簽，
紅酒瓶 SoftImage XSI基礎教程
在彈出的對話框中按 “New”鍵，加載圖片。圖片可以是Softimage 認可的帶通道的類型， 如 pic,tga等。 字串7
字串2

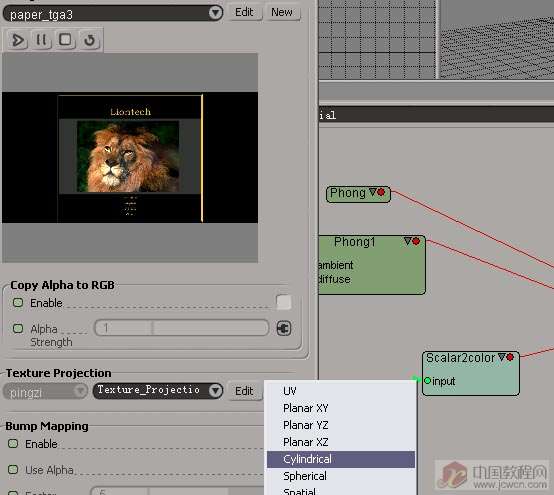

如圖，選擇一種貼圖方式，按下 Texture Projection 項目中的 “New”鍵，選擇圓柱貼圖方式

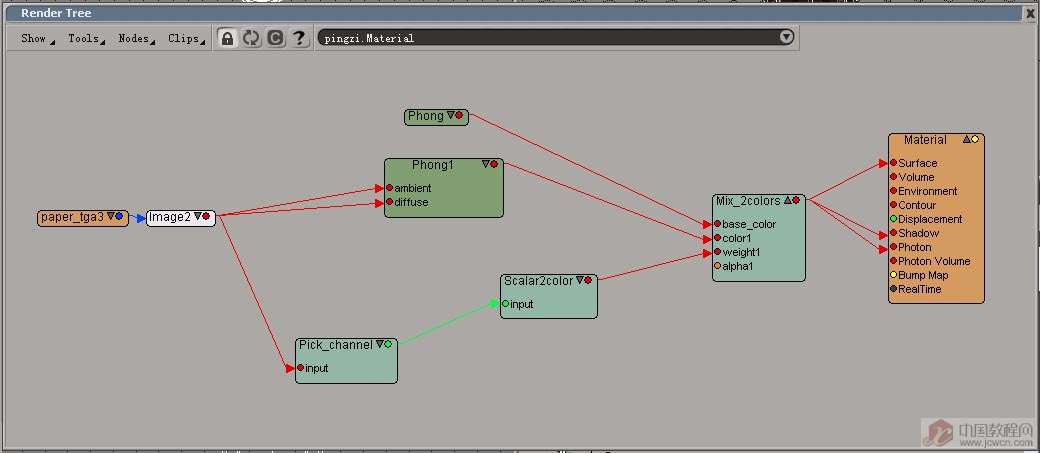

關閉對話框，回到Render Tree中。 如圖，從Node菜單中建立如下節點，并按照這種方式把他們連接起來。
關閉對話框，回到Render Tree中。 如圖，從Node菜單中建立如下節點，并按照這種方式把他們連接起來。
字串8

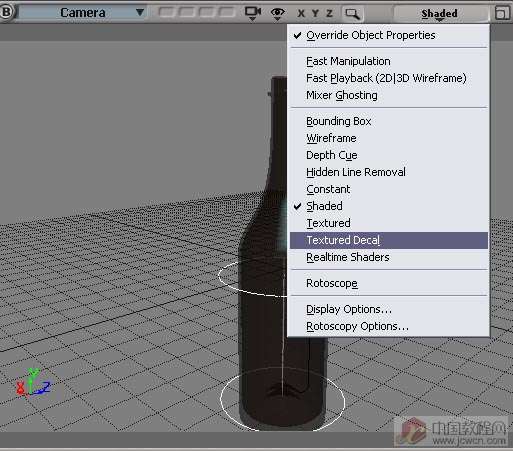

在攝影機視圖中，按下更換顯示方式為Texture Decal
紅酒瓶 SoftImage XSI基礎教程
字串8
選定，貼圖方式及坐標物體，按下縮放工具的"y"坐標，將酒標簽貼圖縮到酒瓶的下半部合適位置，還可以同時使用移動工具進行調整
紅酒瓶 SoftImage XSI基礎教程

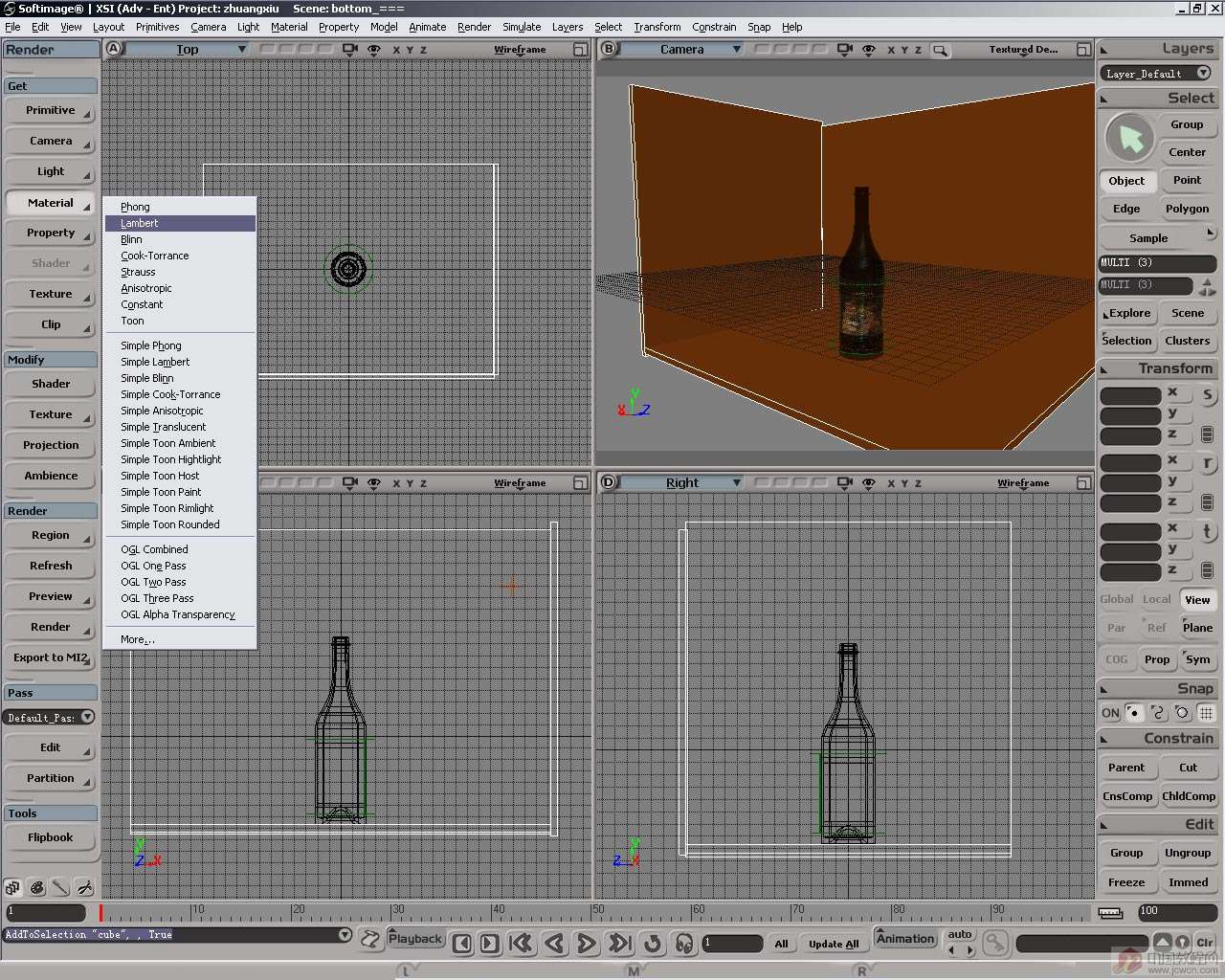

如圖，放置 三個Cube,通過縮放，移動工具，或編輯點的方法實現。

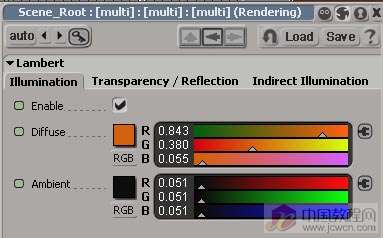

選擇 Material 中的 Lambert 材質
調整參數，也可以選擇自己喜歡的顏色。
紅酒瓶 SoftImage XSI基礎教程
如圖，放置 三個Cube,通過縮放，移動工具，或編輯點的方法實現。
選擇 Material 中的 Lambert 材質
調整參數，也可以選擇自己喜歡的顏色。
字串3
字串5
利用主光源和輔光源的原理，加兩盞spot， 如圖步驟，參數可以根據實際要求自己調整

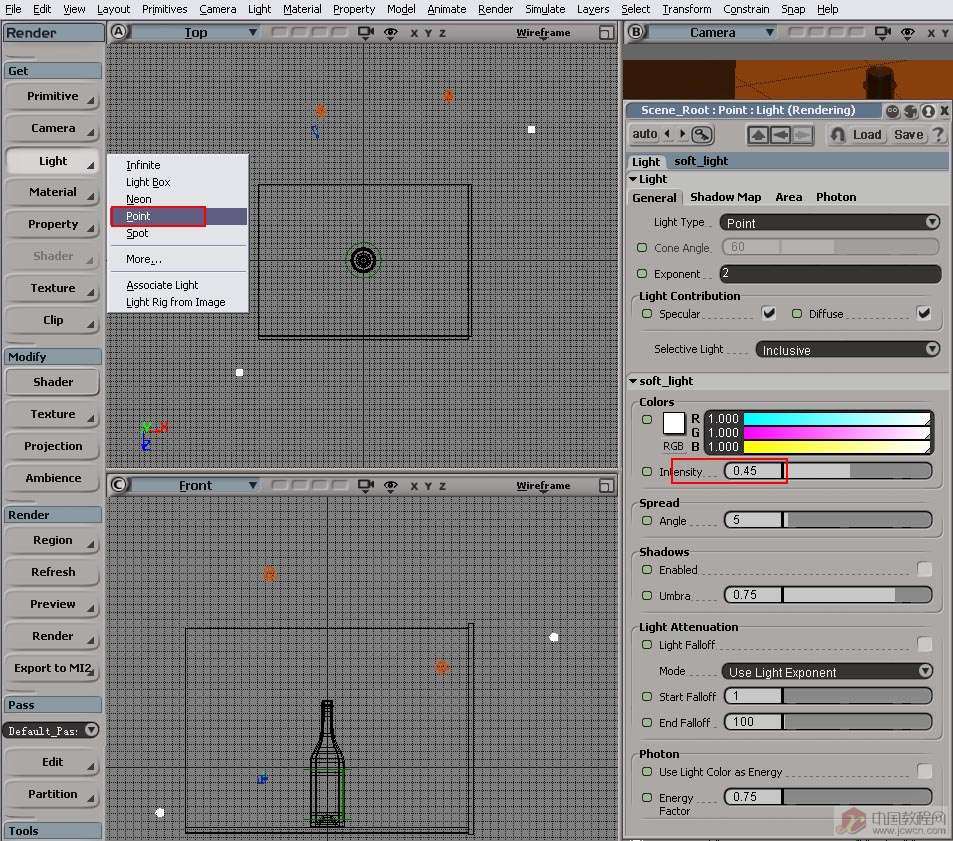

如圖，再增加兩盞Point ，模擬地面及墻面反射光，將燈亮度適當調低
字串7
紅酒瓶 SoftIma紅酒瓶 SoftImage XSI基礎教程ge XSI基礎教程

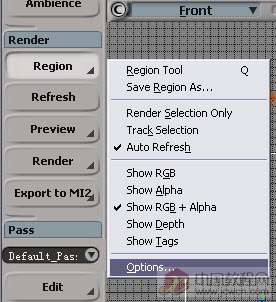

選擇區域渲染設置，
如圖，再增加兩盞Point ，模擬地面及墻面反射光，將燈亮度適當調低
字串7紅酒瓶 SoftIma紅酒瓶 SoftImage XSI基礎教程ge XSI基礎教程
選擇區域渲染設置，
字串8
將反射和折射限制增大，3或更高，視機器性能和逼真度而定
紅酒瓶 SoftImage XSI基礎教程

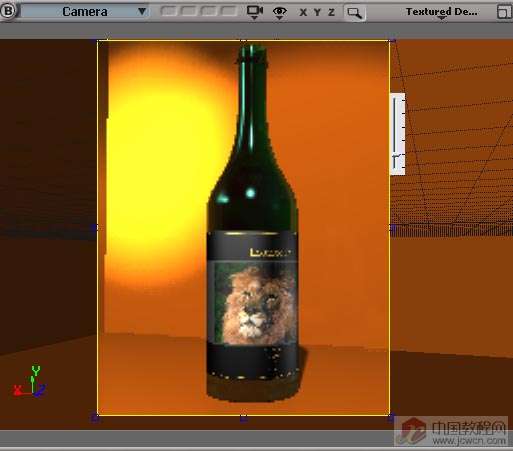

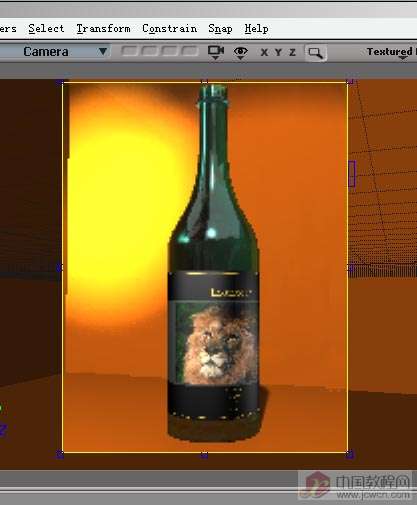

調整好照相機角度，在照相機視窗區按下“Q”鍵，畫一個區域，進行預覽，材質已經到位了，就是反光太平，不夠自然。
字串7
環境貼圖球的工作。

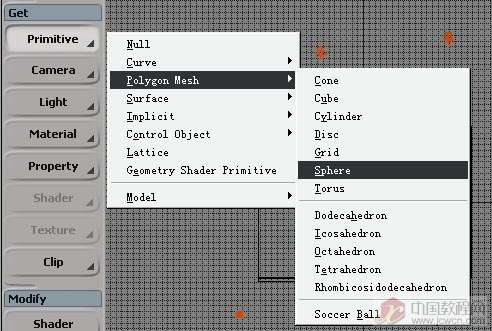

創建一個球體
紅酒瓶 SoftImage XSI基礎教程
調整好照相機角度，在照相機視窗區按下“Q”鍵，畫一個區域，進行預覽，材質已經到位了，就是反光太平，不夠自然。
字串7環境貼圖球的工作。
創建一個球體
字串9

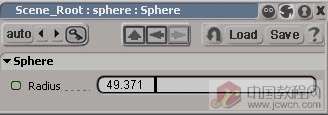

將球體半徑設的足夠大，把所有物體包括camera ,lights 都包在內
加載Constant材質

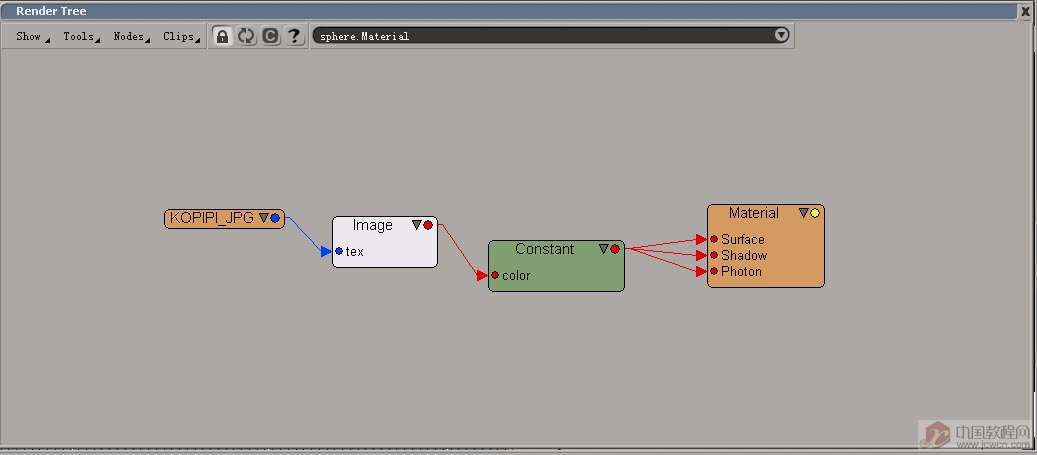

按7鍵進入Render Tree, 如圖加載image 節點，并連接
加載Constant材質
按7鍵進入Render Tree, 如圖加載image 節點，并連接
字串4

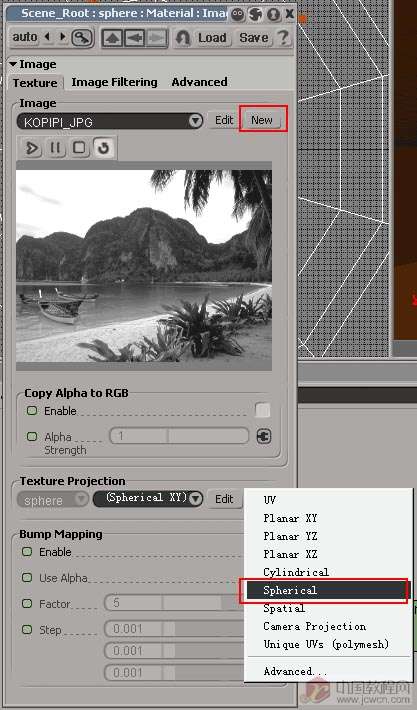

選擇一個環境貼圖，使用球型貼圖方式
字串7
字串3
進入camera視圖，再次預覽。瞧，效果逼真了很多

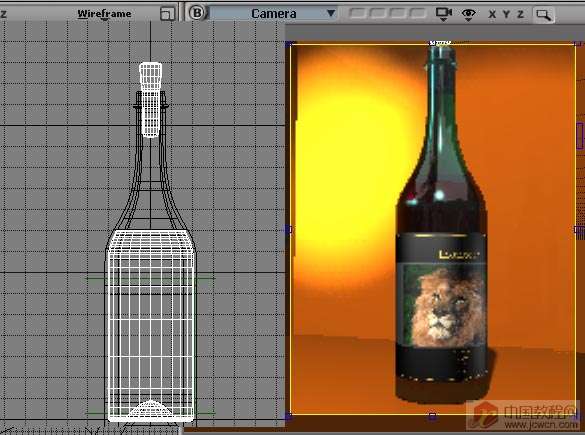

用同樣的旋轉體制作方法，加上瓶塞和紅酒
字串4
字串6
用同樣的旋轉體制作方法，加上瓶塞和紅酒
字串4
字串6

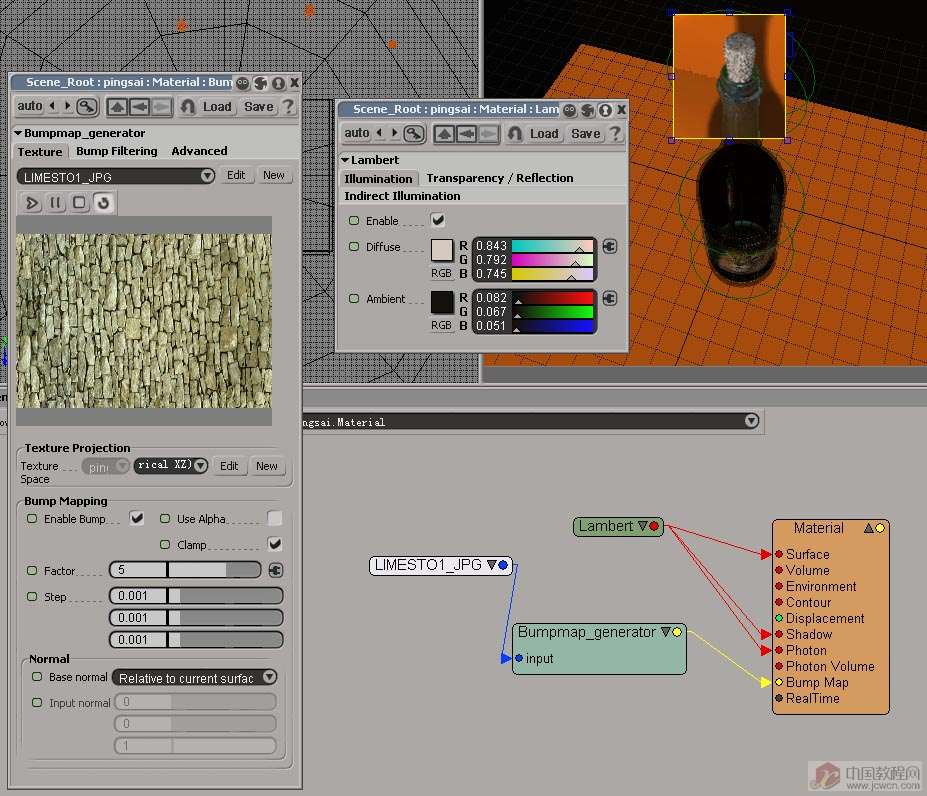

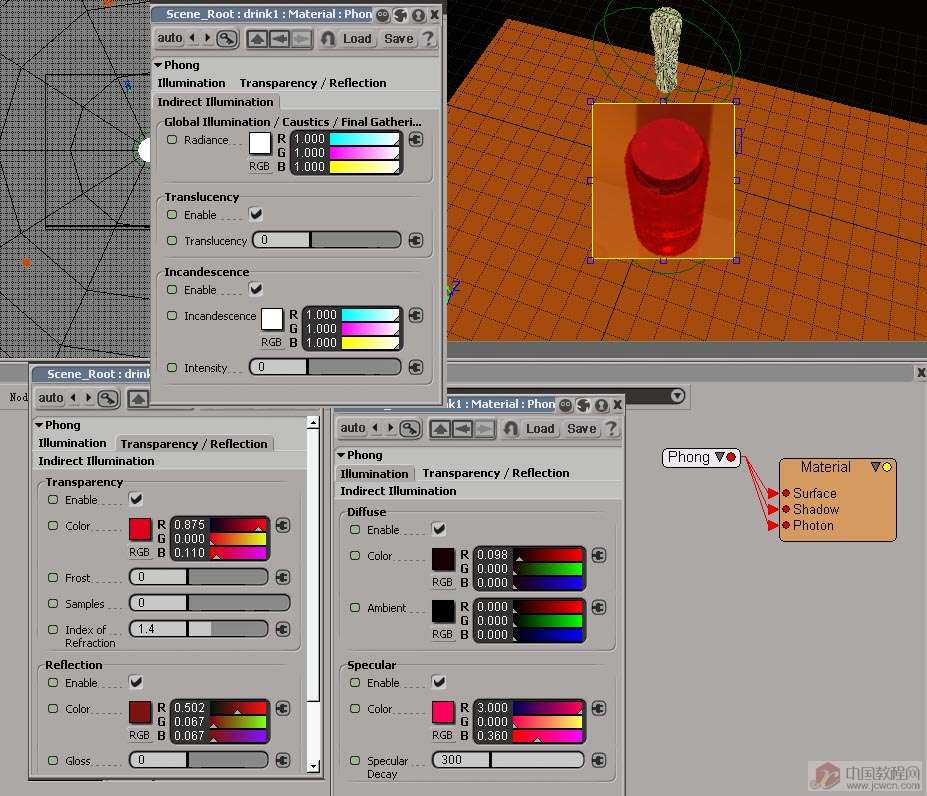

紅酒的材質，
紅酒和瓶塞還希望大家多調試，這里不是最好的解決方法，（由于和酒瓶兩層折射，運算會比較慢）
用同樣的方法，再制作（或拷貝編輯）一個瓶子，再加上酒杯。
或者材質上做些大膽的嘗試。
紅酒和瓶塞還希望大家多調試，這里不是最好的解決方法，（由于和酒瓶兩層折射，運算會比較慢）
用同樣的方法，再制作（或拷貝編輯）一個瓶子，再加上酒杯。
或者材質上做些大膽的嘗試。
字串4
