UnrealEngine4Smear Frame效果的實現與分析
來源：
52vr |
責任編輯：傳說的落葉 |
發布時間： 2019-06-13 08:37 | 瀏覽量：
這篇文章介紹了類似守望先鋒中的幀轉移模糊(Smear Frame)效果。
該效果由Jan Kaluza實現，本博客的介紹已獲得原作者同意。
Github地址：傳送門
效果

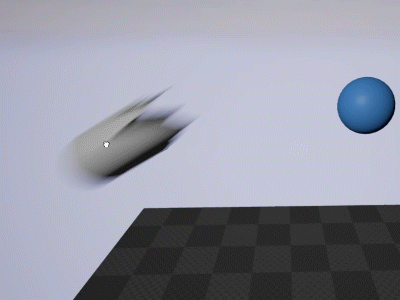

效果圖如下，兩個模型實際上都是球：
Tessellation
在本質上，這個效果是使用PN Tessellation來對模型進行曲面細分，然后使用world displacement通道來進行頂點的偏移操作。Tessellation能夠給模型帶來更多的細節，例如盔甲上的凹痕、地形的小起伏等。
但是需要注意的是：Tessellation非常耗費資源，并且Unreal Engine 4在目前為止（4.12.4）也只支持Windows平臺的Tessellation。所以如果需要使用Tessellation的話，需要注意性能以及多平臺的處理。
邏輯實現
需要實現這個功能，首先需要獲得當前物體在前一段時間的偏移量，因此這里創建了一個Component，在每次Tick的時候更新Previous Position。在使用Previous Position進行計算最后，將最后的偏移量傳入Dynamic Material Instance進行計算即可。

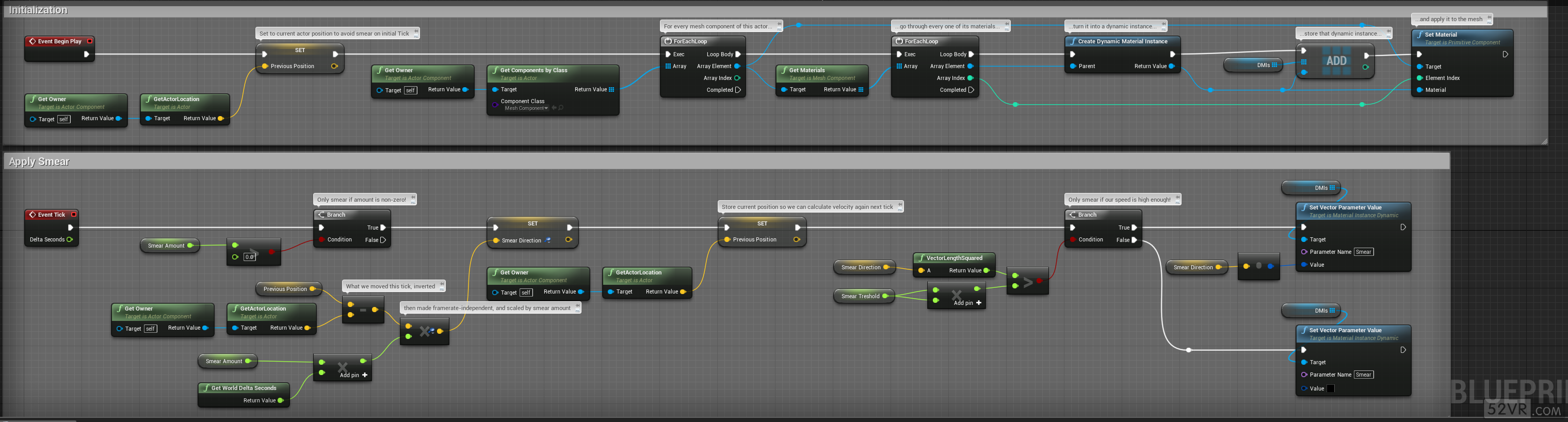

完整BP如下：
材質實現
前提條件
該材質需要啟用Tessellation，選中D3D11Tessellation，設定為PN Triangles，記得啟用Adaptive Tessellation。
此外，由于在Vertex Shader中，無法轉換到Local Transform進行計算，所以這里需要兩個額外的UV通道用來傳遞Position信息，因此需要進行設定。
材質函數封裝
CustomUV通道
在這個材質函數中，將Position的X、Y信息儲存在Custom UV1中，將Z儲存在Custom UV2中。

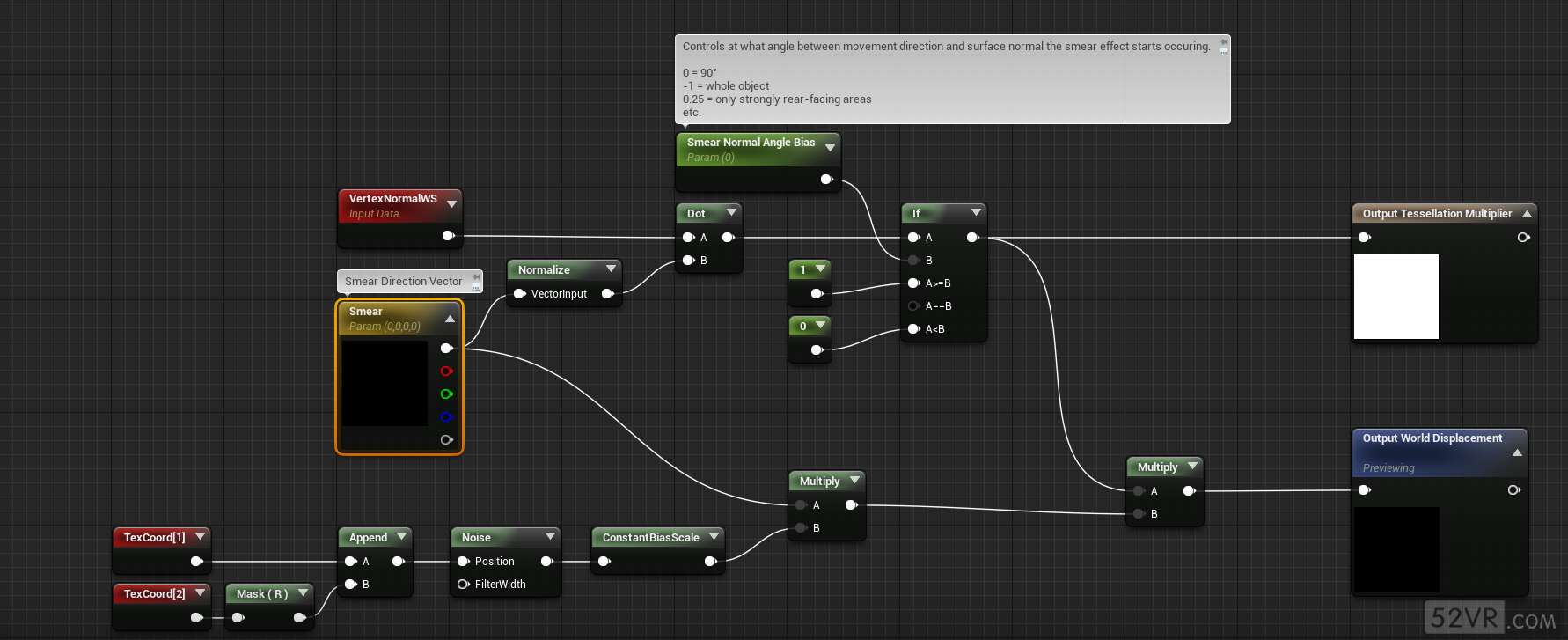

偏移量的計算
Smear效果的特征之一就是這個模型的后面那一塊（運動反方向）會產生轉移模糊的效果，因此需要將Smear的方向與VertexNormal進行點乘，大于0的頂點才進行處理。
整個材質函數便封裝完畢，使用方法如下：
注意事項
在Component的邏輯中可以看到Smear的表現效果與幀率有比較大的相關性。在幀率很低的情況下會導致Smear過大，在幀率很高的情況下則會導致Smear過小。
一種可行的方法是針對于Component進行鎖幀處理，讓其固定在一個幀率下運行即可。
我進行了這一塊的處理，并且已經Pull Request。
-
