• 圖紙編號：xnc2157
• 建筑形式：獨棟
• 結構形式：框架
• 屋頂形式：坡頂
• 建筑占地：11.8mx11.3m（開間×進深）
• 參考造價：26萬左右



設計說明
該圖紙為江西南昌某私人定制小別墅設計圖，建筑尺寸面寬11.8米x進深11.3米，建筑占地151.4平米，建筑總面積226.66平米，建筑總高度10.85米。
設計特點：此為主屋設計，左側設偏房(設廚房、儲藏間等功能空間），后面設有庭院;主房建筑為歐式風格，復式客廳大氣有層次，整體外觀錯落有致，精致飽滿，開間方正、采光通風很好。
平面設計
一層：門廳、客廳、餐廳、臥室2間、衛(wèi)生間；
二層：起居廳、臥室2間、書房、衛(wèi)生間；
圖紙內容
高清pdf文件共19頁，適合打印A3幅面紙張；
外觀效果圖：正面透視圖、背面透視圖；
建筑施工圖：圖紙目錄、建筑設計總說明、施工安全指導建議、各層平面圖、屋頂平面圖、各向軸立面圖、剖面圖、樓梯詳圖、門廊詳圖、節(jié)點詳圖、門窗表；
結構施工圖：暫無；
給排水施工圖：暫無；
電氣施工圖：暫無；

•
• 別墅正面效果圖
•
• 別墅背面效果圖
•

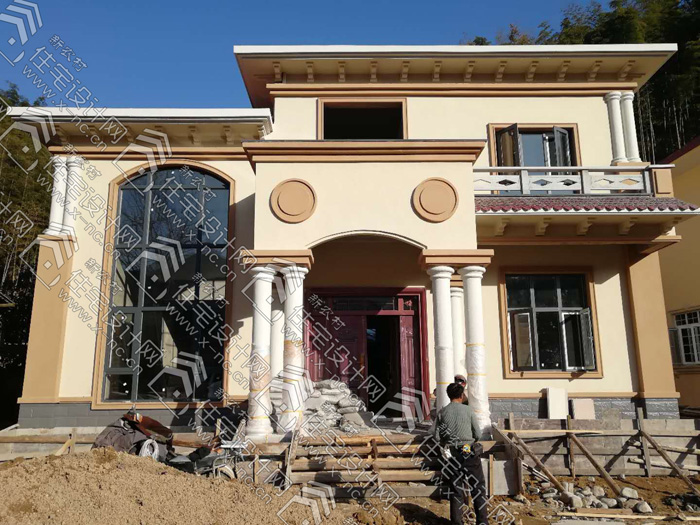

• 完工照片1
•
• 完工照片2
•

•

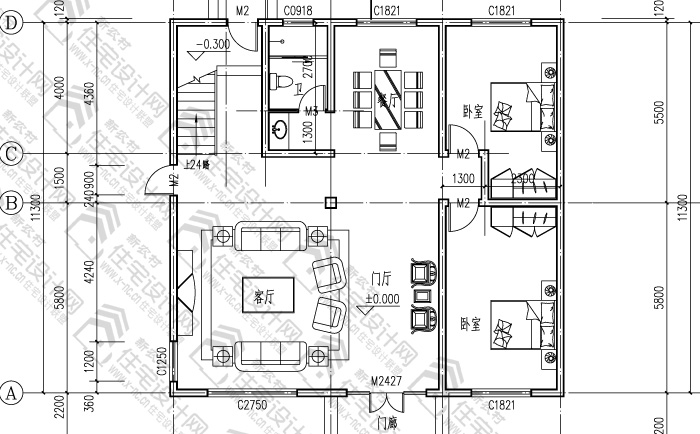

• 別墅一層平面圖
•

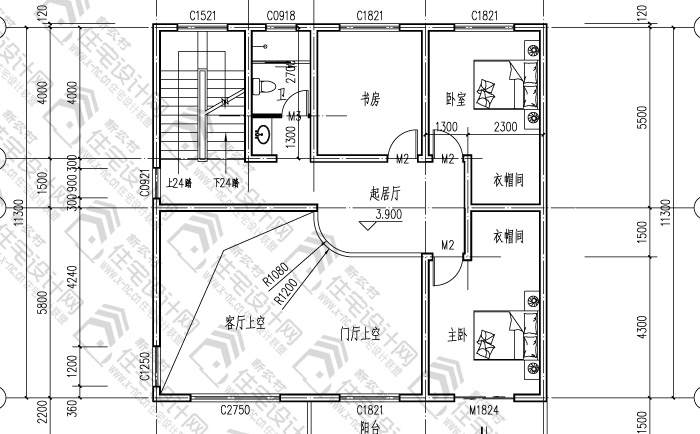

• 別墅二層平面圖
•

•

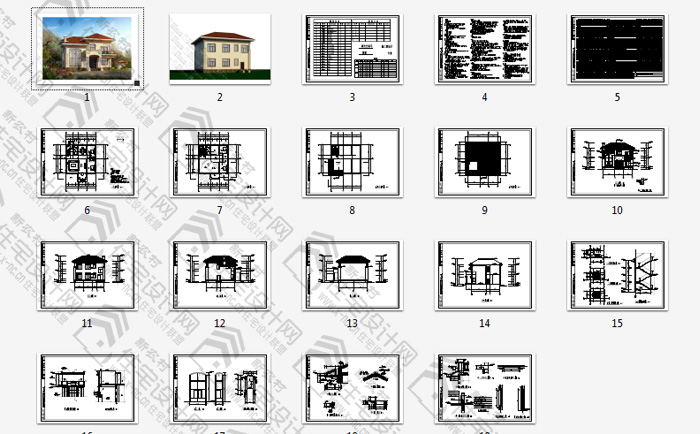

• 別墅施工圖
